Visual Studio 클래스 다이어그램 보는 방법!

여니's 2019. 10. 19. 15:17

안녕하세요 공대생 블로거 여니입니다.

오늘은 Visual Studio에서 클래스 다이어그램을 보는 방법에 대해 포스팅해보려고 합니다.



일단 클래스다이어그램 보기 위해선 먼저 해주셔야하는 작업이 있어요!

비주얼 스튜디오를 실행시켜 주세요.

그리고 클래스 다이어 그램을 보고자 하는 프로젝트를 열어주세요.~

클릭하게 되면

이 화면이 뜨게 됩니다

한 15초? 정도 인내심을 가지고 기다리게 되면



드디어 클래스 다이어그램 보기를 할 수 있는 화면이 뜨게 됩니다.

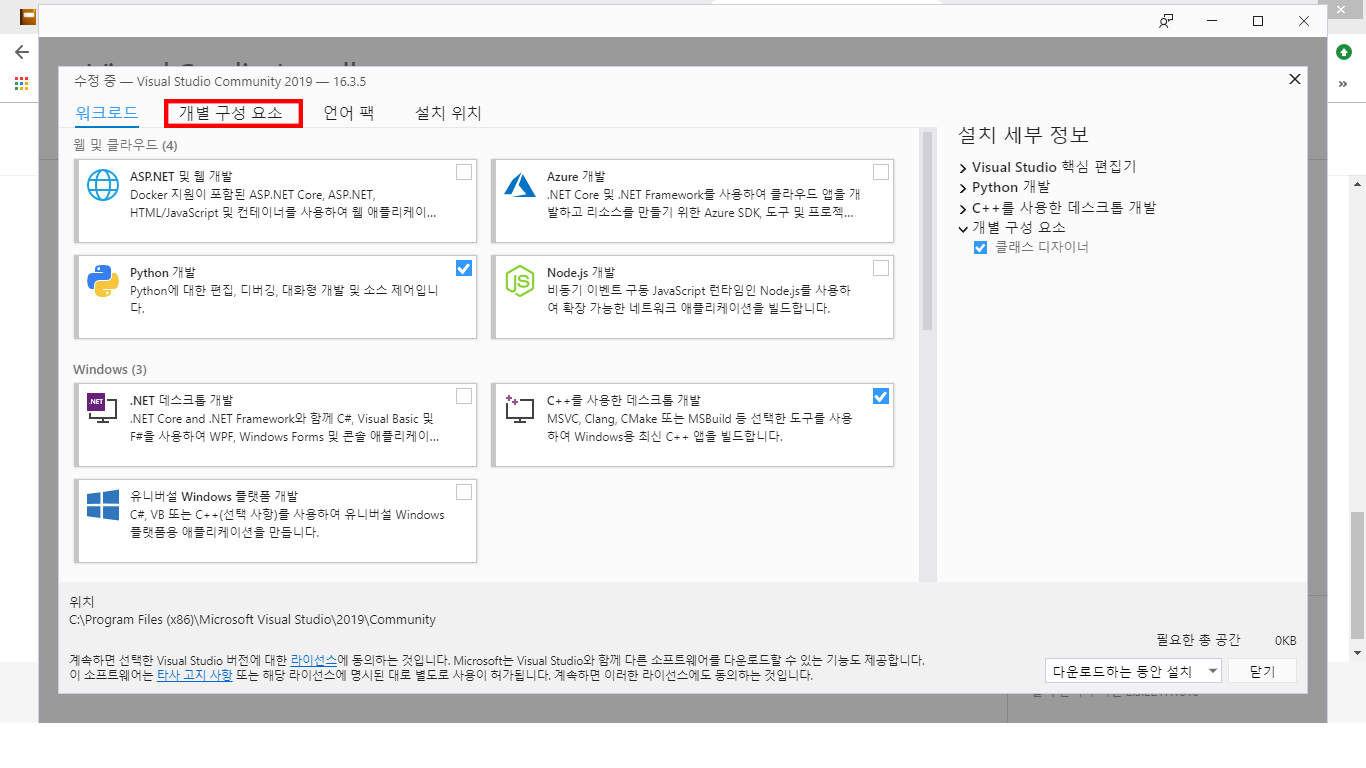

개별 구성요소를 클릭해주세요.

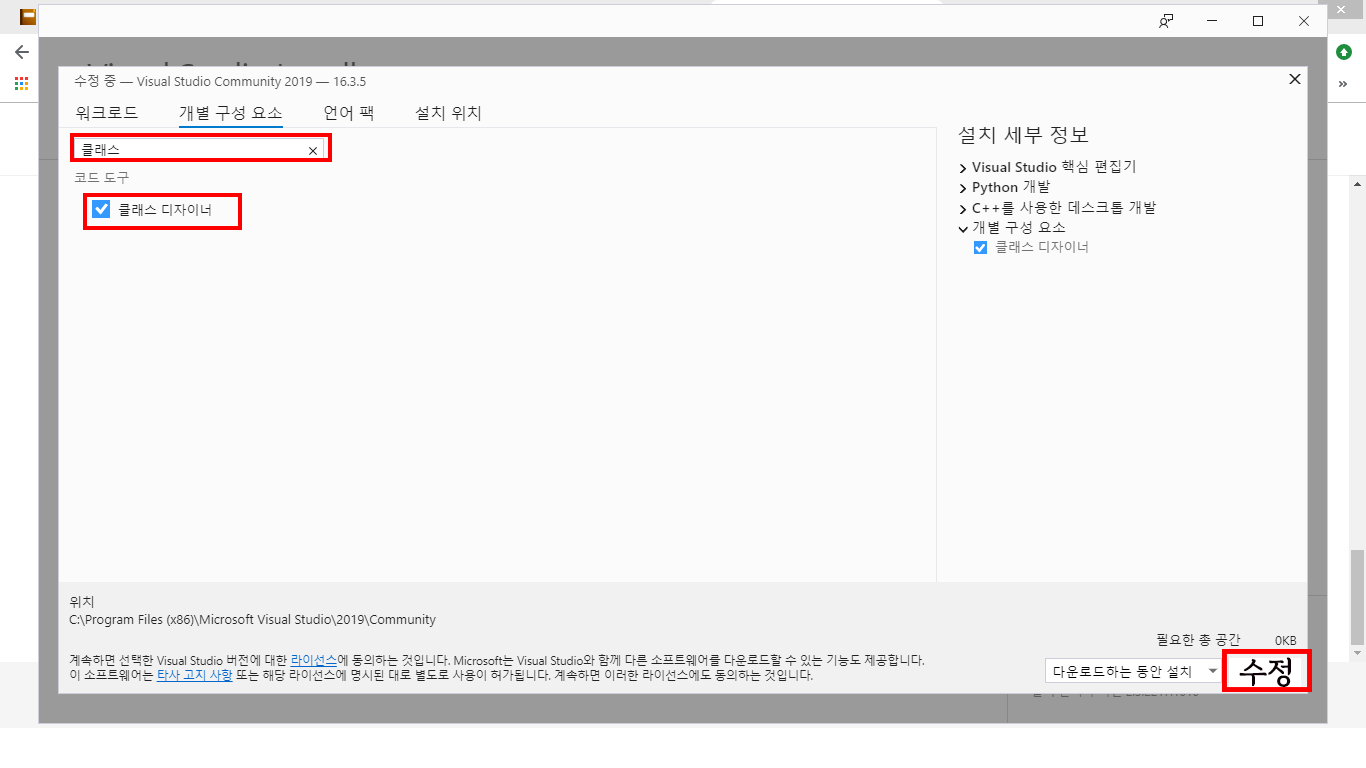

클릭 하고 나서 검색창에 클래스라고 쳐주세요.

물론 코드도구를 찾아서 클래스 디자이너 항목에 체크를 해주셔도 되지만,,

찾기 귀찮기 때문에 저는 클래스라고 검색 해서 바로 찾았어요!



클래스 디자이너 체크하고 수정버튼을 눌러서 다시 다운로드를 진행해주시면 이제 클래스 다이어그램 보기 위한 준비는 모두 완료됬어요!



이제 본격적으로 클래스 다이어그램을 한번 실행시켜보도록 할까요~

프로젝트 우클릭 -> 보기 -> 클래스 다이어그램 보기 클릭

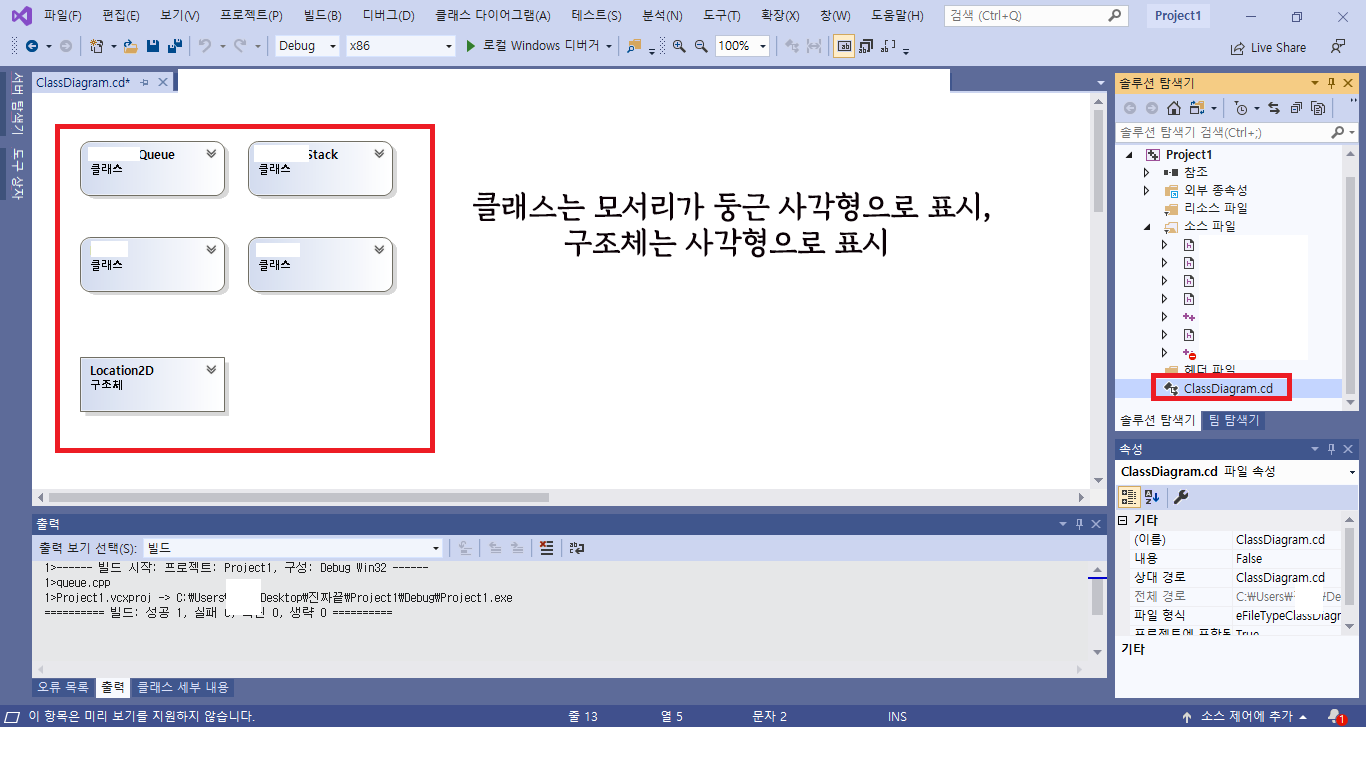

클래스 다이어그램이 생긴걸 확인할수 있어요!

근데 cpp파일은 안뜨더라구요.. 화살표도 안나오고.. 이부분은 계속 알아봐야 할 거같아요 ㅠㅠ

c++ 클래스 다이어그램 보는 방법 찾아내면 다시 돌아오도록 하겠습니다.





지금까지 이니였습니다~
